ОписSuper Permanent StrongСамарій-кобальтові магніти
Samarium Cobalt SmCo є альтернативним рідкоземельним магнітом. Він часто використовується в аерокосмічній, автомобільній та військовій галузі. Зазвичай він слабкіший, ніж неодим NdFeB при кімнатній температурі. Samarium Cobalt SmCo здатний використовувати в екстремальний холод і спеку. Він також має дуже високу коерцитивну силу, що робить його ідеальним для високотемпературних двигунів.
Магніти з самарій-кобальту (SmCo) є потужними магнітамирідкоземельні магнітискладається з самарію і кобальту. Вони зазвичай використовуються у високопродуктивних двигунах, магнітних муфтах імагнітні сепаратори. Це крихкі магніти і схильні до тріщин і відколів. Самарієві магніти можна використовувати для високотемпературних застосувань, де неодим не працюватиме.
Супер Перманент СильнийСамарій-кобальтові магніти
У цьому сімействі є два склади магнітів: Sm1Co5 і Sm2Co17. Найвищі комерційно доступні енергетичні продукти Sm2Co17 знаходяться в діапазоні 30MGOe. Магніти Samarium Cobalt SmCo існують у двох різновидах сплавів. Sm1Co5 (SmCo1:5) є оригінальним сплавом SmCo. Sm2Co17 (SmCo2:17) є більш поширеним і міцнішим сплавом SmCo, а SmCo26 є найпопулярнішим різновидом. Sm1Co5 містить переважно Sm і Co і не містить заліза (Fe), тому має чудову корозійну стійкість. Sm2Co17 в основному є Sm і Co, але також містить Cu, Hf&/або Zr, іноді Pr і Fe. Низький вміст вільного заліза в Sm2Co17 означає, що він технічно схильний до невеликої корозії поверхні у воді. У більшості застосувань Sm2Co17 має хорошу або дуже хорошу корозійну стійкість (набагато перевершує NdFeB).
Фізичні характеристики Super Permanent StrongСамарій-кобальтові магніти
Фізичні характеристики спеченого Smco | |||
Назва параметра | одиниця | SmCo 1:5 | SmCo 2:17 |
Щільність | Г/см3 | 8.3 | 8.4 |
Температура Кюрі Tc | K | 1000 | 1100 |
Твердість за Віккерсом Hv | МПа | 450-500 | 550-600 |
Міцність на стиск | МПа | 1000 | 800 |
Питомий електричний опір ρ | Ω.см | 5~6×10-5 | 8~9×10-5 |
Міцність на вигин | Мпа | 150-180 | 130-150 |
Міцність на розтяг | Мпа | 400 | 350 |
Коефіцієнт теплового розширення | (10-6/℃) | 6⊥12 | 8⊥11 |
Напруженість магнітного поля Н(хв) стСупер Перманент СильнийСамарій-кобальтові магніти
Матеріали | SmCo1:5 | SmCo1:5 | SmCo2:17 | SmCo2:17 | Ce(co,Fe,cu)5 |
Hcj Scope | HCj≥1194 | HCj≤1433 | HCj≥1433 | HCj≤1273 | HCj≤800 |
Різниця між неодимовими та SmCo магнітами:
Порівняння магнітів NdFeB і SmCo | ||
Власність | Неодимовий | SmCo |
Реманентність (T) | 1–1.3 | 0.82–1.16 |
Коерцитивність (МА/м) | 0.875–1.99 | 0.493–1.59 |
Відносна проникність | 1.05 | 1.05 |
Температурний коефіцієнт залишку (%/K) | −0.12 | −0.03 |
Температурний коефіцієнт коерцитивності (%/К) | −0.55..–0.65 | −0.15..–0.30 |
Температура Кюрі (°C) | 320 | 800 |
Щільність (г/см3) | 7.3–7.5 | 8.2–8.4 |
CTE, напрямок намагнічування (1/K) | 5.2×10−6 | 5.2×10−6 |
CTE, нормаль до напрямку намагнічування (1/K) | −0.8×10−6 | 11×10−6 |
Міцність при вигині (Н/мм2) | 250 | 150 |
Міцність на стиск (Н/мм2) | 1100 | 800 |
Міцність на розрив (Н/мм2) | 75 | 35 |
Твердість за Віккерсом (HV) | 550–650 | 500–650 |
Питомий електричний опір (Ом·см) | (110–170)×10−6 | 86×10−6 |
ПеревагиСамарій-кобальтовий магнітs
Можна використовувати в надзвичайно холодних умовах (наприклад, на кілька Кельвінів вище абсолютного нуля).
SmCo можна використовувати при температурі до +300 градусів C (572F); версії з рейтингом H до +350 градусів C (662F).
Висока коерцитивна сила (Hci) для стійкості до розмагнічування.
При температурі вище +150 до +180 градусів C (302-356F) магніт SmCo починає пропонувати більшу продуктивність, ніж магніти NdFeB.
SmCo вважається стійким до корозії.
Дуже низькі зміни напруженості поля при зміні температури.

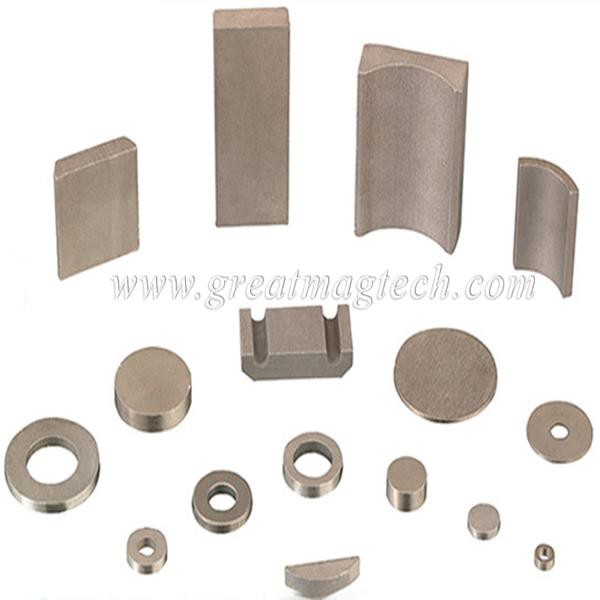

Супер Перманент СильнийСамарій-кобальтовий магнітs Діапазон розмірів:
Самарій Кобальт Магніт МаркиSmCo 5 (Спечений магніт SmCo)
Самарій Кобальт Магніт МаркиSmCo 17 (Спечений магніт SmCo)
Cсертифікатs SmCo5 і Sm2Co17Самарій-кобальтові магніти:
Клієнти та програми:
Популярні Мітки: самарій кобальт, виробники, постачальники, фабрика
