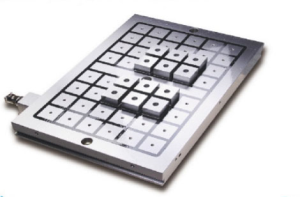

Магнітна система затиску для швидкої зміни форми

Опис

Система магнітного затиску для швидкої заміни прес-форми застосовується до машини для лиття під тиском, машини для штампування та токарної машини через магнітну пластину, сумісну зі зміною прес-форми, для досягнення безпечної, швидкої та зручної заміни великих форм, щоб досягти ефекту швидка зміна форми.

Система магнітного затиску використовується для фіксації форми на лицьовій машині. Магнітна пластина розроблена для традиційної ін’єкційної машини і дає рішення для тривалої роботи на змінних формах, складної експлуатації та низької безпеки. Ця система використовує присоску з постійним магнітом як нерухому пластину, а рухома пластина, лише простими діями намагнічування та розмагнічування, фіксує та змінює форму, яка дійсно може змінити форму за 3 хвилини. Термопластавтомат з магнітною пластиною покращив час зміни форми до 3 хвилин, але без зміни початкової структури, це практично та зручно.

Система магнітного затиску для зміни прес-форми підходить для 50-4000тонн лиття під тиском. Він також широко використовується в процесах обробки деталей корпусу в побутовій промисловості, електронній промисловості та автомобільній промисловості.

Опис магнітного шаблону

1. Розподільна коробка

2. Система контролю потоку

3. Попереджувальні знаки

4. Датчик наближення

5. Датчик температури

6. Ежекторний отвір

7. Кріпильний отвір

8. Шильдик

9. Знімне локаційне кільце

10. Виявлення магнітного насичення

Особливості системи магнітного затиску для швидкої зміни форми

Завдяки цій системі магнітного затиску користувачі отримують неперевершені переваги, зокрема:

• стандартизовані форми не потрібні

• висота затискної кромки і форма форми не потрібні

• менші часи простою, нижчі витрати на встановлення

• підвищення продуктивності праці

• затискання в ледь доступних положеннях без проблем

• відсутність зменшених затискних поверхонь

• моніторинг процесу і, таким чином, абсолютна безпека

• зусилля затиску на всю поверхню форми

• затискання без деформації опорної плити

• зниження витрат на технічне обслуговування

Принцип електропостійного магніту

Електромагнітна котушка активована протягом 0,5 с.

Полюс магніту Alnico перевернутий.

Неодимовий магніт і магнітний магніт стають полярними.

На поверхню магнітного сердечника випромінюється магнітний потік магнітів. Таким чином, затискаємо форму.

Електромагнітна котушка активована протягом 0,5 с.

Полюс магніту Alnico перевернутий.

Магнітний потік неодимового магніту та магніту Alnico не випромінюється з поверхні магнітного сердечника. Таким чином, він розтискає форму.

Безпека-магнітна сила залишається постійно після намагнічування

Енергозбереження – економія енергії понад 95 відсотків

Швидко – економиться більше 90 відсотків часу

Довший термін служби - водонепроникність IP67

Вища магнітна сила забезпечує ідеальне затискання форми

Не потребує технічного обслуговування. Для шаблону не потрібні запасні частини

Схема установки

Система магнітного затиску для форм має 8 ознак безпеки, які роблять її особливо ефективною та безпечною.

1. Виявлення близькості

У стані зміни форми поверхня прес-форми повинна бути в повному контакті та щільно затиснута магнітними пластинами з кожного боку, не існувало інтервалу.

2. Виявлення магнітного потоку

Звільнення машини здійснюється лише в тому випадку, якщо виміряний магнітний потік після намагнічування досягає стандартного мінімального попередньо визначеного значення безпеки. Якщо це не так, вказується помилка. Якщо під час процесу лиття під тиском значення магнітного потоку мінімально зменшується, машина негайно зупиняється.

3. Визначення температури

Щоб запобігти розмагнічування магнітних плит, викликаного надзвичайно високою температурою, датчик температури розроблений для надсилання сигналу тривоги, якщо температура перевищує стандартне значення.

4. Визначення значення імпульсного струму

На фазах MAG і DEMAG система контролю контролює значення імпульсного струму і пошле успішний сигнал лише тоді, коли імпульсний струм досягне необхідного значення.

5. Виявлення дислокації цвілі

Датчик дислокації прес-форми визначає розташування форми в режимі впорскування в режимі реального часу і надсилає сигнал тривоги, якщо є невелике ковзання прес-форми, щоб зупинити процес формування.

6. Виявлення відстані

Тільки коли відстань між формою та магнітними плитами менше 0,2 мм, контролер дозволить продовження фаз MAG та DEMAG, інакше буде надіслано сигнал тривоги, щоб зупинити роботу машини для вприскування пластику. .

7. Система управління блокуванням

Ця система керування блокуванням дозволить ін’єкційній машині працювати лише за умови, що всі сигнали виявлення є нормальними, при цьому як рухомі, так і нерухомі магнітні плити успішно намагнічені, а ключ переведений у стан введення.

8. Розробка ключа з перемиканням стану

Використання клавіші для перемикання між станом зміни форми та станом впорскування. Операція розмагнічування буде дійсна лише при одночасному натисканні клавіші в режимі зміни форми та кнопки DEMAG. Якщо ключ переведено в стан введення, операції MAG і DEMAG не можуть бути досягнуті.
